U系列彎管機為我公司獨立開發的左右共向彎管設備，根據客戶的產品技術要求，配備8至15軸電機伺服控制?？砂惭b多層模具，實現拉彎、滾彎以及1DR小半徑頂推功能，彎管口徑最大至80mm。此系列設備特別適用于鋼制家具、運動器材、汽車、醫療設備、航空航天等產業的零配件制造。U系列機型均預留了安全模組，便于用戶連接安全地毯或光柵，提供安全的作業環境。設備所有移動部分及傳動結構，均安裝了外防護，防止人員傷害。
1.左右共彎?rùn)C(jī)型集兩個彎曲方向于一體，進一步提高了復雜彎曲產品一次裝夾加工完成的可能性，助力客戶提升產品品控，推進智能制造。

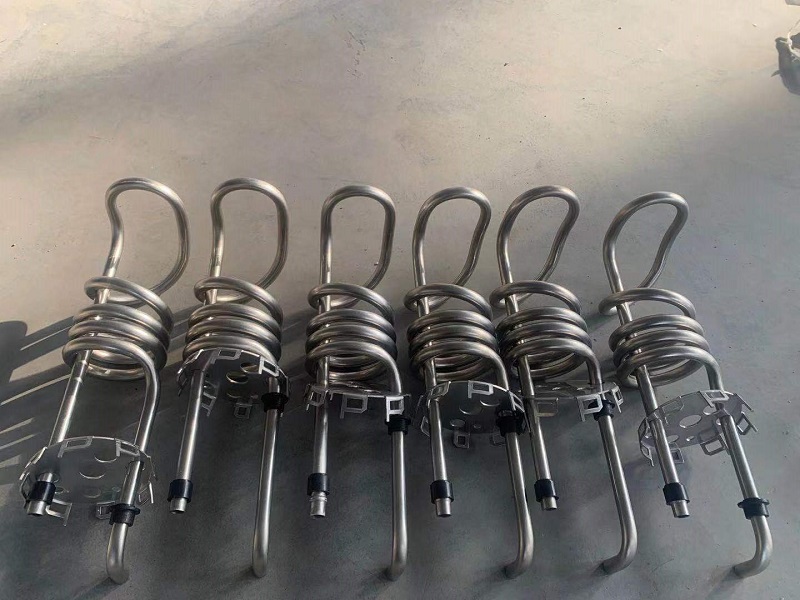

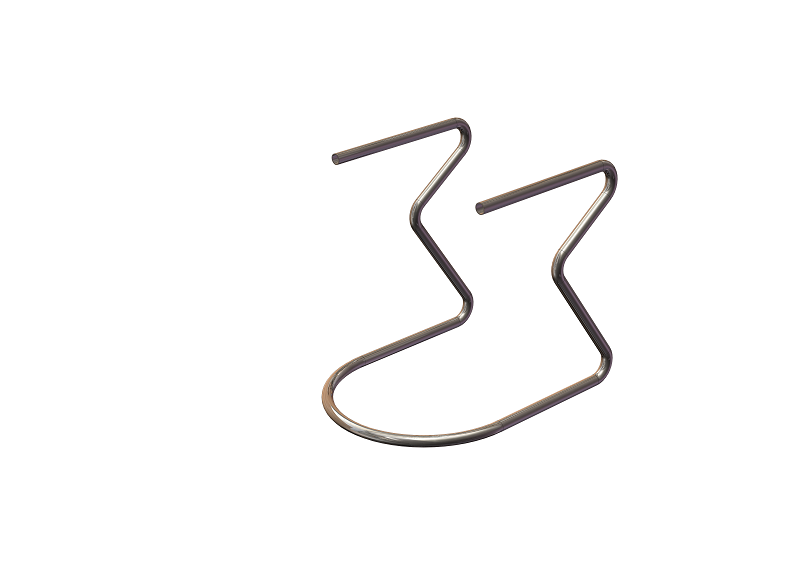

2.U系列彎管機可同時生產出一個大彎曲半徑的滾彎和多個拉彎，并具備無直線段連續帶空間轉角變半徑推彎。部分機型具備1D強力頂推功能。
名稱 | 單位 | 25CNC-T-U | 38CNC-T-U | 50CNC-DT-U | 65CNC-DT-U | 80CNC-DT-U | |
最大彎曲管徑 | mm | Φ25*1.5 | Φ38*1.5 | Φ50*1.5 | Φ65*1.5 | Φ80*1.5 | |
最大彎曲半徑 | mm | 80 | 125 | 125 | 125 | 125 | |
最小彎曲半徑 | mm | 1.5D | 1.5D | 1D | 1D | 1D | |
單次最大送料長度 | mm | 2000 | 2000 | 2000 | 2000 | 2000 | |
最大彎曲角度 | Degree | 190 | 190 | 190 | 190 | 190 | |
最大半徑差 | mm | 40 | 50 | 60 | 70 | 70 | |
工作速度 | 彎管速度 | Deg/sec | 200 | 166 | 142 | 100 | 75 |
送料速度 | Mm/sec | 850 | 350 | 450 | 450 | 450 | |
轉管速度 | Deg/sec | 342 | 342 | 272 | 180 | 180 | |
機頭翻轉速度 | Deg/sec | 220 | 120 | 100 | 80 | 80 | |
機頭平移速度 | Mm/sec | 250 | 250 | 167 | 350 | 300 | |
機頭升降速度 | Mm/sec | 167 | 120 | 120 | - | - | |
重復定位精度 | 彎曲精度 | Degree | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
送料精度 | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | |
轉管精度 | Degree | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | |
機頭翻轉精度 | Degree | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | |
機頭平移精度 | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | |
機頭升降精度 | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | |
